衬氟旋塞阀

概述

本产品设计与制造符合国家标准

结构形式: 气动直流式

该产品内腔接触介质部位和衬填密封全部包衬上2.5-3mm氟塑料F46或F4料，能耐酸、碱、耐强腐蚀。

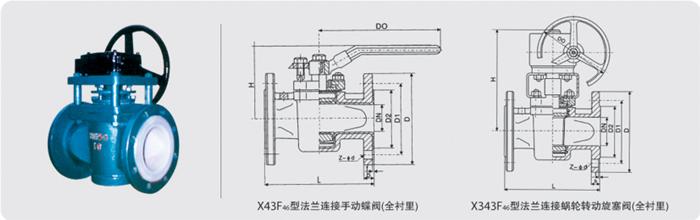

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Φd	D0	H	W(kg)
15	1/2	130	80	55	40	2	12	4-Φ12	120	80	2.2
20	3/4	130	90	65	50	2	14	4-Φ12	120	90	3
25	1	140	100	75	60	2	14	4-Φ12	160	100	3.8
32	1 1/4	165	120	90	70	2	16	4-Φ14	160	110	6.2
40	1 1/2	165	130	100	80	3	16	4-Φ14	200	120	9.5
50	2	203	140	110	90	3	16	4-Φ14	250	135	10.5
65	2 1/2	222	160	130	110	3	16	4-Φ14	250	145	13
80	3	241	185	150	125	3	18	4-Φ18	300	180	18
100	4	305	205	170	145	3	18	4-Φ18	300	195	22
125	5	356	235	200	175	3	20	8-Φ18	350	210	31
150	6	394	260	225	200	3	20	8-Φ18	200*	450	42
200	8	457	315	280	255	3	22	8-Φ18	200*	490	110
250	10	533	370	335	310	3	24	12-Φ18	240*	550	200
300	12	610	435	395	362	4	24	12-Φ23	280*	600	315
350	14	686	485	445	412	4	26	12-Φ23	280*	675	340
400	16	762	535	495	462	4	28	16-Φ23	320*	780	350

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Φd	D0	H	W(kg)
15	1/2	130	95	65	40	2	14	4-Φ14	120	80	2.2
20	3/4	130	105	75	55	2	16	4-Φ14	120	90	3
25	1	140	115	85	65	2	16	4-Φ14	160	100	3.8
32	1 1/4	165	135	100	78	2	18	4-Φ18	160	110	6.2
40	1 1/2	165	145	110	85	3	18	4-Φ18	200	120	9.5
50	2	203	160	125	100	3	20	4-Φ18	200	135	10.5
65	2 1/2	222	180	145	120	3	20	4-Φ18	250	145	13
80	3	241	195	160	135	3	22	4/8-Φ18	250	180	18
100	4	305	215	180	155	3	22	8-Φ18	300	195	22
125	5	356	245	210	185	3	24	8-Φ18	350	210	31
150	6	394	280	240	210	3	24	8-Φ23	200*	450	42
200	8	457	335	295	265	3	26	8-Φ23	240*	490	110
250	10	533	390	350	320	3	28	12-Φ23	280*	550	200
300	12	610	440	400	368	4	28	12-Φ23	320*	600	315
350	14	686	500	460	428	4	30	16-Φ23	320*	675	340
400	16	762	565	515	482	4	32	16-Φ25	360*	780	350

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Φd	D0	H	W(kg)
15	1/2	130	95	65	45	2	14	4-Φ14	120	80	2.2
20	3/4	130	105	75	55	2	16	4-Φ14	120	90	3
25	1	140	115	85	65	2	16	4-Φ14	160	100	3.8
32	1 1/4	165	135	100	78	2	18	4-Φ18	160	110	6.2
40	1 1/2	165	145	110	85	3	18	4-Φ18	200	120	9.5
50	2	203	160	125	100	3	20	4-Φ18	250	135	10.5
65	2 1/2	222	180	145	120	3	20	4-Φ18	250	145	13
80	3	241	195	160	135	3	22	8-Φ18	300	180	18
100	4	305	215	180	155	3	24	8-Φ18	300	195	22
125	5	356	245	210	185	3	26	8-Φ18	350*	210	31
150	6	394	280	240	210	3	28	8-Φ23	200*	450	42
200	8	457	335	295	265	3	30	12-Φ23	200*	490	115
250	10	533	405	355	320	3	32	12-Φ25	240*	550	210
300	12	610	460	410	375	4	34	12-Φ25	280*	600	340
350	14	686	520	470	435	4	38	16-Φ25	320*	675	360
400	16	762	580	525	485	4	40	16-Φ30	360*	780	380
