衬氟闸阀

概述

本产品设计与制造符合国家标准

结构形式: 直流式手动，气动

该阀内腔接触介质部位均采用高压注塑工艺，包衬上2.5-3mm氟塑料 F46或F4料，能耐酸、碱、耐强腐蚀，采用软密封工艺，确保本产品无渗漏现象，并可配用气动等执行机构成套使用。

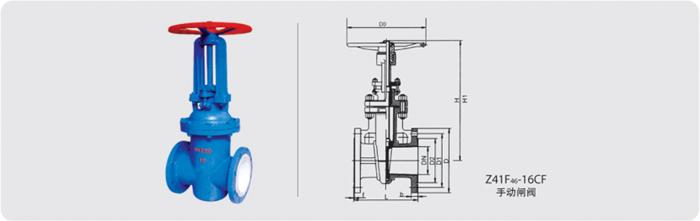

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	Z-Φd	b	D0	H	H1	W(kg)
20	3/4	152	105	75	55	4-Φ14	16	100	120	140	7.5
25	1	165	115	85	65	4-Φ14	16	120	132	155	8
32	1 1/4	178	135	100	78	4-Φ18	18	120	156	185	11
40	1 1/2	240	145	110	85	4-Φ18	18	160	167	210	19
50	2	250	160	125	100	4-Φ18	20	160	358	410	29
65	2 1/2	270	180	145	120	4-Φ18	20	180	375	440	33
80	3	280	195	160	135	4/8-Φ18	20	180	435	515	46
100	4	300	215	180	155	8-Φ18	22	220	500	600	58
125	5	325	245	210	185	8-Φ18	22	220	615	740	115
150	6	350	280	240	210	8-Φ23	24	240	675	825	130
200	8	400	335	295	265	8-Φ23	24	280	820	1020	170
250	10	450	390	350	320	12-Φ23	26	320	970	1220	245
300	12	500	440	400	368	12-Φ23	28	320	1145	1445	350
350	14	550	500	460	428	16-Φ23	30	360	1280	1630	550
400	16	600	565	515	482	16-Φ25	32	400	1450	1850	700

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	Z-Φd	b	D0	H	H1	W(kg)
20	3/4	152	105	75	56	4-Φ14	16	100	120	140	7.5
25	1	165	115	85	65	4-Φ14	16	120	132	155	8
32	1 1/4	178	140	100	76	4-Φ18	18	120	156	185	11
40	1 1/2	240	150	110	84	4-Φ18	18	160	167	210	19
50	2	250	165	125	99	4-Φ18	20	160	358	410	29
65	2 1/2	270	185	145	118	4-Φ18	20	180	375	440	33
80	3	280	200	160	132	8-Φ18	20	180	435	515	46
100	4	300	220	180	156	8-Φ18	22	220	500	600	58
125	5	325	250	210	184	8-Φ18	22	220	615	740	115
150	6	350	285	240	211	8-Φ22	24	240	675	825	130
200	8	400	340	295	266	12-Φ22	24	280	820	1020	170
250	10	450	405	355	319	12-Φ26	26	320	970	1220	245
300	12	500	460	410	370	12-Φ26	28	320	1145	1445	350
350	14	550	520	470	429	16-Φ26	30	360	1280	1630	550
400	16	600	580	525	480	16-Φ30	32	400	1450	1850	700
