遵循规范 | Standard |
公秤压力/压力等级PN | GB、DIN DN1.6、2.5（MPa） |
法兰尺寸 | JB78/JB79 HG5010 ANSI B16.5 JIS 2213-2214 |
压力实验 | 参照GB/T13927、AP1598 |
遵循规范 | 零件名称 | 球墨铸铁 | 铸钢 |
Q | C | ||
1 | 阀体 | QT450-10 | WCB/A216 WCB |
2 | 过滤网 | PTEE(F4) | |
3 | 螺栓/螺母 | 35/45、A193 B7/A194 2H | |
4 | 衬里层 | PFAF(F501)FEP(F46) PCTFF(F3) PO(聚烯烃) | |

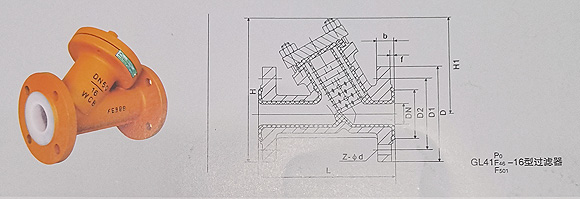

公秤通径 | GL41 F3 F46-10 16 25 型过滤器 | 重量 W(kg) | |||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | b | f | H1 | H | Z-Φd | |
20 | 3/4 | 150 | 105 | 75 | 55 | 16 | 2 | 70 | 122 | 4-Φ14 | 3 |
25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 78 | 135 | 4-Φ14 | 4 |
32 | 1 1/4 | 190 | 135 | 100 | 78 | 18 | 2 | 86 | 154 | 4-Φ18 | 6 |
40 | 1 1/2 | 200 | 145 | 110 | 85 | 18 | 3 | 92 | 164 | 4-Φ18 | 7 |
50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 102 | 182 | 4-Φ18 | 13 |
65 | 2 1/2 | 250 | 180 | 145 | 120 | 20 | 3 | 115 | 205 | 4-Φ18 | 17 |
80 | 3 | 280 | 195 | 160 | 135 | 22 | 3 | 135 | 232 | 8-Φ18 | 24 |
100 | 4 | 320 | 215 | 180 | 155 | 24 | 3 | 156 | 263 | 8-Φ18 | 33 |
125 | 5 | 400 | 245 | 210 | 185 | 26 | 3 | 248 | 370 | 8-Φ18 | 40 |
150 | 6 | 500 | 280 | 240 | 210 | 28 | 3 | 285 | 425 | 8-Φ23 | 55 |
200 | 8 | 600 | 335 | 295 | 265 | 30 | 3 | 362 | 530 | 8-Φ23 | 100 |
