直角式截止阀

概述

本产品设计与制造符合国家标准

结构形式: 直角，直流形

截止阀内腔能接触介质部位均采用先进的高压注塑工艺，包衬上2.5-3mm厚的F46或F4料，能耐酸、碱、强腐蚀、剧毒等介质，并采用软密封工艺，确保本产品无渗漏，并能配用液动、电动、气动等执行机构成套使用。

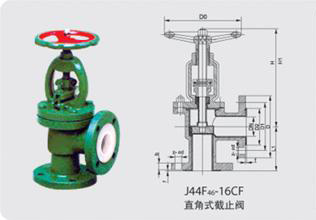

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	L1	D	D1	D2	b	Z-Φd	H	H1	D0	W(kg)
40	1 1/2	200	100	150	110	84	18	4-Φ18	290	320	140	11
50	2	230	115	165	125	99	20	4-Φ18	315	370	140	16
65	2 1/2	290	145	185	145	118	20	4-Φ18	360	400	165	25
80	3	310	155	200	160	132	20	8-Φ18	405	460	220	35
100	4	350	175	220	180	156	22	8-Φ18	445	495	280	50
125	5	400	200	250	210	184	22	8-Φ18	450	540	320	74
150	6	480	240	285	240	211	24	8-Φ22	495	570	320	90
200	8	600	300	340	295	266	24	12-Φ22	580	700	400	152
250	10	730	365	405	355	319	26	12-Φ26	620	740	400	230
300	12	850	425	460	410	370	28	12-Φ26	660	780	400	285
