衬氟截止阀

概述

本产品设计与制造符合国家标准

结构形式: 直角，直流形

截止阀内腔能接触介质部位均采用先进的高压注塑工艺，包衬上2.5-3mm厚的F46或F4料，能耐酸、碱、强腐蚀、剧毒等介质，并采用软密封工艺，确保本产品无渗漏，并能配用液动、电动、气动等执行机构成套使用。

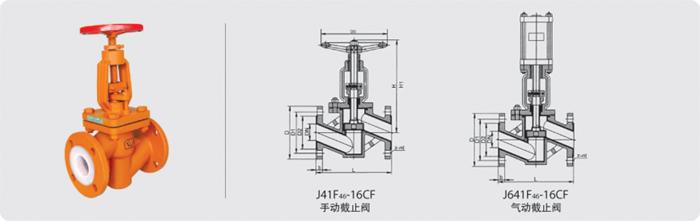

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	b	Z-Φd	H	H1	D0	W(kg)
15	1/2	130	95	65	45	14	4-Φ14	160	175	100	5.5
20	3/4	150	105	75	55	16	4-Φ14	190	210	100	6
25	1	160	115	85	65	16	4-Φ14	223	246	120	7.5
32	1 1/4	180	135	100	78	18	4-Φ18	265	292	120	8.5
40	1 1/2	200	145	110	85	18	4-Φ18	290	320	140	11
50	2	230	160	125	100	20	4-Φ18	315	370	140	16
65	2 1/2	290	180	145	120	20	4-Φ18	360	400	165	25
80	3	310	195	160	135	20	4/8-Φ18	405	460	220	35
100	4	350	215	180	155	22	8-Φ18	445	495	280	50
125	5	400	145	210	185	22	8-Φ18	450	540	320	74
150	6	480	280	240	210	24	8-Φ23	495	570	320	90
200	8	600	335	295	265	24	8-Φ23	580	700	400	152
250	10	730	390	350	320	26	12-Φ23	620	740	400	230
300	12	750	440	400	368	28	12-Φ23	660	780	400	285

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	b	Z-Φd	H	H1	D0	W(kg)
15	1/2	130	95	65	46	14	4-Φ14	160	175	100	5.5
20	3/4	150	105	75	56	16	4-Φ14	190	210	100	6
25	1	160	115	85	65	16	4-Φ14	223	246	120	7.5
32	1 1/4	180	140	100	76	18	4-Φ18	265	292	120	8.5
40	1 1/2	200	150	110	84	18	4-Φ18	290	320	140	11
50	2	230	165	125	99	20	4-Φ18	315	370	140	16
65	2 1/2	290	185	145	118	20	4-Φ18	360	400	165	25
80	3	310	200	160	132	20	8-Φ18	405	460	220	35
100	4	350	220	180	156	22	8-Φ18	445	495	280	50
125	5	400	250	210	184	22	8-Φ18	450	540	320	74
150	6	480	285	240	211	24	8-Φ22	495	570	320	90
200	8	600	340	295	266	24	12-Φ22	580	700	400	152
250	10	730	405	355	319	26	12-Φ26	620	740	400	230
300	12	850	460	410	370	28	12-Φ26	660	780	400	285

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	b	Z-Φd	H	H1	D0	W(kg)
15	1/2	130	95	65	45	14	4-Φ14	160	175	120	5.5
20	3/4	150	105	75	55	16	4-Φ14	190	210	120	6
25	1	160	115	85	65	16	4-Φ14	223	246	140	7.5
32	1 1/4	180	135	100	78	18	4-Φ18	265	292	160	8.5
40	1 1/2	200	145	110	85	18	4-Φ18	290	320	180	11
50	2	230	160	125	100	20	4-Φ18	315	370	180	16
65	2 1/2	290	180	145	120	20	8-Φ18	360	400	240	25
80	3	310	195	160	135	20	8-Φ18	405	460	280	35
100	4	350	230	190	160	22	8-Φ23	445	495	320	50
125	5	400	270	220	188	22	8-Φ25	450	540	320	74
150	6	480	300	250	218	24	8-Φ25	495	570	360	90
200	8	600	360	310	278	24	12-Φ25	580	700	400	152
250	10	730	425	370	332	26	12-Φ30	620	740	450	230
300	12	850	485	430	390	28	16-Φ30	660	780	550	285
