衬氟蝶阀（法兰）

概述

本产品设计与制造符合国家标准

结构形式: 阀板与阀座中线重合形对夹蝶阀

蝶阀体内腔和蝶板均衬2.5-3mm厚的F46或F4，能耐酸、碱、耐强腐蚀。

由于采用软密封结构，及可调节密封形式解决了传统对夹蝶阀易泄漏问题，且流阻小，流通能力大，并可配置各种型号的气动、电动和手动执行机构成套使用。

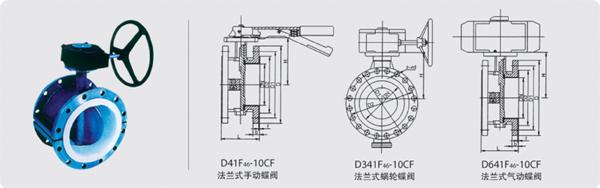

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	Z-Φd	H	D0
40	1 1/2	106	130	100	80	4-Φ14	140	160
50	2	108	140	110	90	4-Φ14	160	200
65	2 1/2	112	160	130	110	4-Φ14	165	250
80	3	114	185	150	125	4-Φ18	170	250
100	4	127	205	170	145	4-Φ18	180	300
125	5	140	235	200	175	8-Φ18	275	300
150	6	140	260	225	200	8-Φ18	295	200
200	8	152	315	280	255	8-Φ18	320	200
250	10	250	370	335	310	12-Φ18	385	240
300	12	270	435	395	362	12-Φ23	390	240
350	14	290	485	445	412	12-Φ23	460	240
400	16	310	535	495	462	16-Φ23	510	280
450	18	330	590	550	518	16-Φ23	540	280
500	20	350	640	600	568	16-Φ23	570	320
600	24	390	755	705	670	20-Φ25	660	320
700	28	430	860	810	775	24-Φ25	710	360
800	32	470	975	920	880	24-Φ30	780	360

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	Z-Φd	H	D0	W(kg)
40	1 1/2	106	150	110	84	4-Φ18	140	160	8
50	2	108	165	125	99	4-Φ18	160	200	9.5
65	2 1/2	112	185	145	118	4-Φ18	165	250	11
80	3	114	200	160	132	8-Φ18	170	250	12
100	4	127	220	180	156	8-Φ18	180	300	13
125	5	140	250	210	184	8-Φ18	275	300	15
150	6	140	285	240	211	8-Φ22	295	200	17.5
200	8	152	340	295	266	8-Φ22	320	200	39
250	10	250	395	350	319	12-Φ22	385	240	78
300	12	270	445	400	370	12-Φ22	390	240	113
350	14	290	505	460	429	16-Φ23	460	240	138
400	16	310	565	505	480	16-Φ26	510	280	196
450	18	330	615	565	530	20-Φ26	540	280	242
500	20	350	670	620	582	20-Φ26	570	320	367
600	24	390	780	725	682	20-Φ30	660	320	426
700	28	430	895	840	794	24-Φ30	710	360	725
800	32	470	1015	950	901	24-Φ33	780	360	973

主要外形尺寸、连接尺寸和重量 Dimensions and Weights

DN(mm)	NPS(inch)	L	D	D1	D2	Z-Φd	H	D0	W(kg)
40	1 1/2	106	145	110	85	4-Φ18	140	160	8
50	2	108	160	125	100	4-Φ18	160	200	9.5
65	2 1/2	112	180	145	120	4-Φ18	165	250	11
80	3	114	195	160	135	8-Φ18	170	250	12
100	4	127	215	180	155	8-Φ18	180	300	13
125	5	140	245	210	185	8-Φ18	275	300	15
150	6	140	280	240	210	8-Φ23	295	200	17.5
200	8	152	335	295	265	12-Φ23	320	200	50
250	10	250	405	355	320	12-Φ25	385	240	92
300	12	270	460	410	375	12-Φ25	390	240	130
350	14	290	520	470	435	16-Φ25	460	240	160
400	16	310	580	525	485	16-Φ30	510	280	235
450	18	330	640	585	545	20-Φ30	540	280	290
500	20	350	705	650	608	20-Φ34	570	320	420
600	24	390	840	770	718	20-Φ41	660	320	480
700	28	430	910	840	788	24-Φ41	710	360	950
800	32	470	1020	950	898	24-Φ41	780	360	1300
